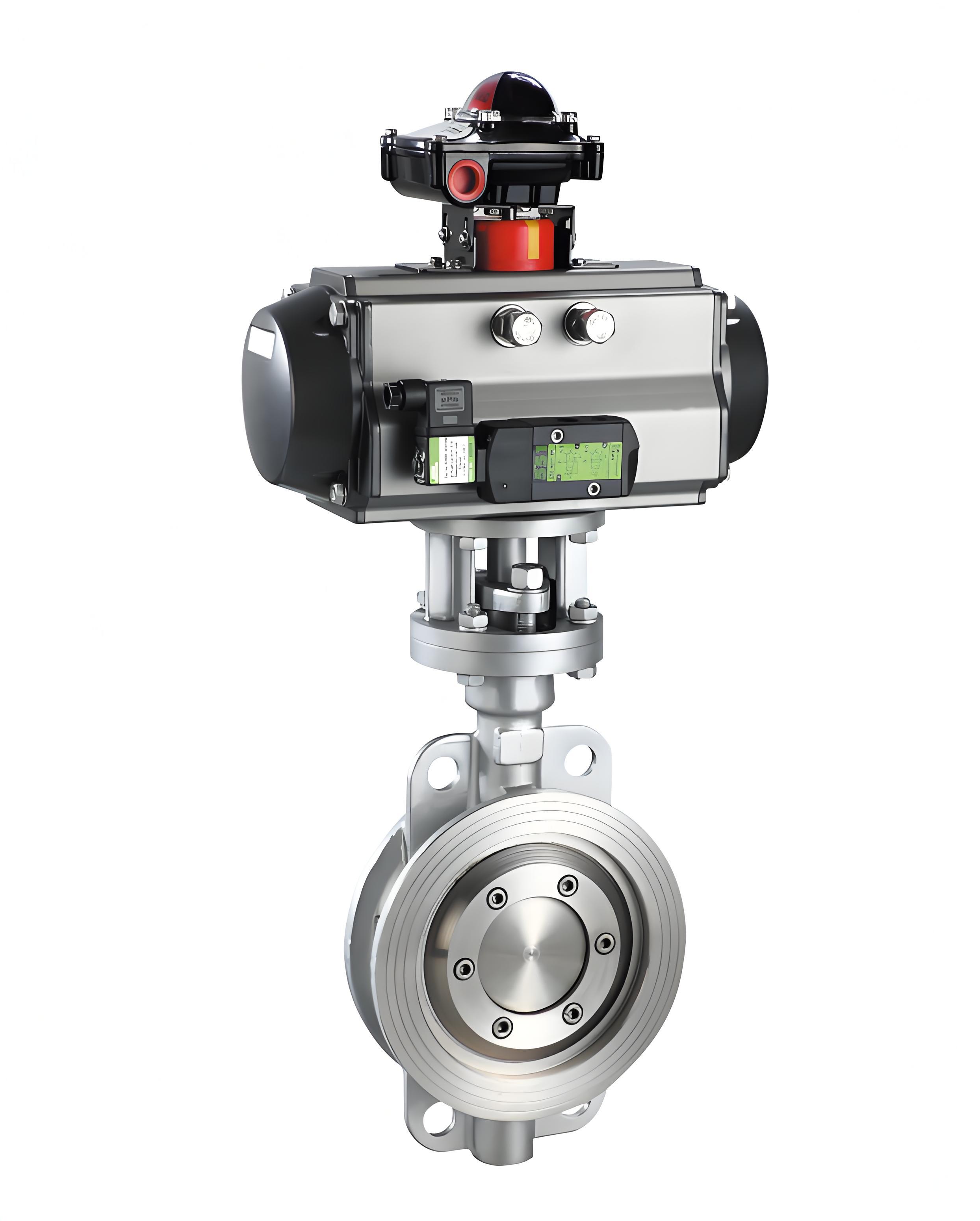

Пневматический дисковый клапан типа Wafer с тройным эксцентриситетом — высокопроизводительное решение для точного регулирования потока в промышленных приложениях. Конструкция с компактным корпусом Wafer и тройным эксцентриситетом диска обеспечивает минимальное трение, плотное уплотнение и долгий срок службы. Этот клапан с пневматическим приводом идеально подходит для автоматизированных систем и доступен с двухдействующим приводом, обеспечивая надежную двунаправленную работу. В составе передовой серии дисковых клапанов обеспечивает эффективную работу, снижение затрат на обслуживание и отличное управление при высоком давлении и температуре.
Модель: D673H (F, Y)
Проход: DN40–1200MM
Давление: 0.6, 1.6, 2.5, 4.0Mpa; 150Lb, 300Lb
Стандарт размеров: GB, American Standard
Тип соединения: Wafer
Материал корпуса: Чугун, углеродистая сталь (WCB), нержавеющая сталь (CF8, CF8M, CF3, CF3M)
Материал седла: H, Y, PTFE
Режим работы: двухдействующий/однодейстующий (с возвратной пружиной) пневматический привод
Управление: Вкл/выкл, регулирующий тип
Комплектация: Соленоидный клапан, позиционер, конечный выключатель, блок подготовки воздуха F.R.L., ручной механизм
| Основы проектирования | Стандарт GB | Стандарт ANSI |
|---|---|---|
| Стандарт проектирования | GB/T 12238 | API 609 |
| Размер "лицо к лицу" | GB/T 12221 | ANSI B16.10 |
| Размер соединительного фланца | GB/T 9113, JB/T 79 | ANSI B16.5 (2"-24") |
| Испытания и проверка | JB/T 9092 | API 598 |
Примечание: Структурная длина и размер соединительного фланца шаровыхклапанов серии могут быть разработаны и изготовлены в соответствии с требованиями пользователей.

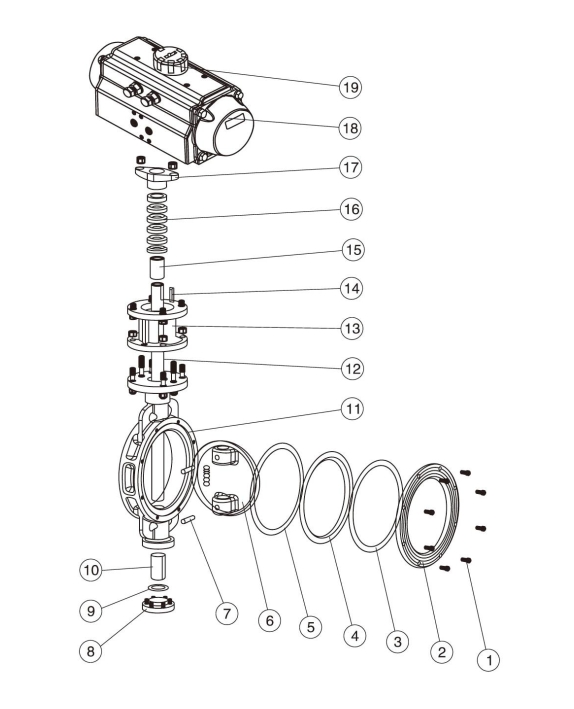

| № | Название детали | Материал (C) | Материал (P) | Материал (R) |
|---|---|---|---|---|
| 1 | Внутренний шестигранный винт | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 2 | Крышка | WCB | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 3 | Прокладка | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 4 | Седло | - | Нержавеющая сталь, гибкий графит, PTFE | |
| 5 | Прокладка | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 6 | Диск-бабочка | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 7 | Прямой штифт | Сталь 45 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 8 | Нижняя крышка | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 9 | Прокладка | Нержавеющая сталь, гибкий графит, PTFE | Нержавеющая сталь, гибкий графит, PTFE | Нержавеющая сталь, гибкий графит, PTFE |
| 10 | Втулка | Подшипники композитные PTFE | Подшипники композитные PTFE | Подшипники композитные PTFE |
| 11 | Корпус | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 12 | Шток | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 13 | Рама (Yoke) | WCB | WCB | WCB |
| 14 | Ключ | Сталь 45 | Сталь 45 | Сталь 45 |
| 15 | Втулка | Подшипники композитные PTFE | Подшипники композитные PTFE | Подшипники композитные PTFE |
| 16 | Уплотнение | Гибкий графит, PTFE | Гибкий графит, PTFE | Гибкий графит, PTFE |
| 17 | Уплотнительная втулка (Gland) | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 18 | Пневматический привод | Серия AT, серия AW | Серия AT, серия AW | Серия AT, серия AW |
| 19 | Индикатор положения | Пластик | Пластик | Пластик |
Примечание: Основные компоненты и уплотнительные кольца шаровых клапановсерии могут быть разработаны и выбраны в соответствии с реальными условиями эксплуатации или специальнымитребованиями пользователя.

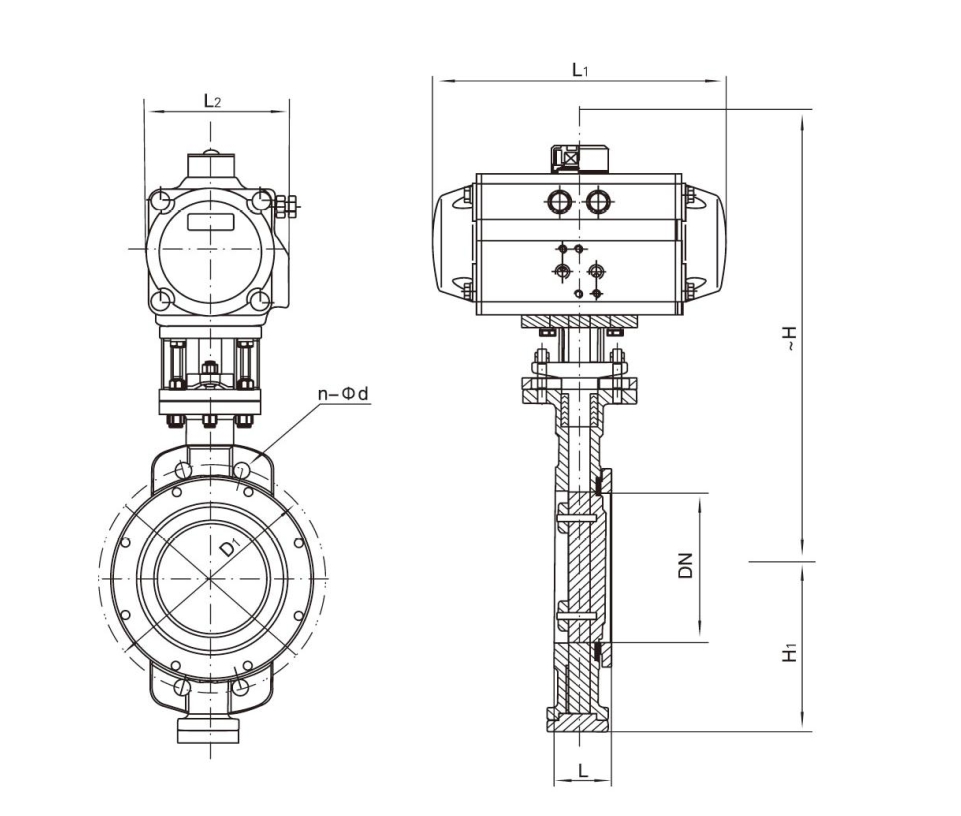

| Номинальный диаметр | Габаритные размеры | Размер присоединения | Модель привода | ||||||
|---|---|---|---|---|---|---|---|---|---|
| DN | in | L | L₁ | L₂ | ~H | H₁ | D₁ | n-Φd | - |
| 50 | 2 | 43 | 159/211 | 83/95 | 277/305 | 65 | 120.5 | 4-Φ19 | AT063D/AT075S |
| 65 | 2½ | 46 | 211/248 | 95/107 | 287/325 | 75 | 139.5 | 4-Φ19 | AT075D/AT088S |
| 80 | 3 | 46 | 248/269 | 107/123 | 365/391 | 85 | 152.5 | 4-Φ19 | AT088D/AT100S |
| 100 | 4 | 52 | 269/315 | 123/141 | 420/457 | 130 | 190.5 | 8-Φ19 | AT100D/AT115S |
| 125 | 5 | 56 | 315/345 | 141/152 | 436/462 | 175 | 216 | 8-Φ22 | AT115D/AT125S |
| 150 | 6 | 56 | 345/409 | 152/172 | 466/543 | 190 | 241.5 | 8-Φ22 | AT125D/AT145S |
| 200 | 8 | 60 | 409/550 | 172/215 | 593/665 | 215 | 298.5 | 8-Φ22 | AT145D/AT190S |
| 250 | 10 | 68 | 538/600 | 187/240 | 682/752 | 265 | 362 | 12-Φ25 | AT160D/AT210S |
| 300 | 12 | 78 | 550/633 | 215/262 | 702/820 | 305 | 432 | 12-Φ25 | AT190D/AT240S |
| 350 | 14 | 78 | 600/633 | 240/262 | 832/938 | 340 | 476 | 12-Φ29 | AT210D/AT240S |
| 400 | 16 | 102 | 633/730 | 262/330 | 910/968 | 360 | 540 | 16-Φ29 | AT115D/AT125S |
| 450 | 18 | 114 | 633/730 | 262/330 | 1005/1010 | 400 | 578 | 16-Φ32 | AT115D/AT125S |
| 500 | 20 | 127 | 730/1700 | 330/440 | 1058/1065 | 430 | 635 | 20-Φ32 | AT270D/AW25S |
| 600 | 24 | 154 | 1180/1700 | 365/440 | 1110/1195 | 490 | 749.5 | 20-Φ35 | AW20/AW25S |
| 700 | 28 | 165 | 1320/1970 | 440/480 | 1255/1295 | 555 | 863.6 | 28-Φ35 | AW25/AW28S |
| 800 | 32 | 190 | 1430/2700 | 480/560 | 1325/1365 | 620 | 978 | 28-Φ41 | AW28/AW35S |
Примечание: Структурная длина и размеры присоединительных фланцев шаровых клапанов серии могут быть спроектированы и изготовлены в соответствии с требованиями пользователей. Примечание: Данные XXX/XXX обозначают соответственно пневматический привод двойного действия / одностороннего действия (с возвратной пружиной). Примечание: Относительные размеры могут изменяться в зависимости от разницы крутящего момента клапана, среды и модели привода. Примечание: приведённая конфигурация привода и данные используют мягко-сидячие клапаны (F, N, P) и жёстко-сидячие клапаны; для получения дополнительной информации обратитесь к нам.
| Номинальный диаметр | Габаритные размеры | Размер присоединения | Модель привода | ||||||
|---|---|---|---|---|---|---|---|---|---|
| DN | in | L | L₁ | L₂ | ~H | H₁ | D₁ | n-Φd | - |
| 50 | 2 | 43 | 211/248 | 95/107 | 277/305 | 65 | 127 | 8-Φ19 | AT075D/AT088S |
| 65 | 2½ | 46 | 248/269 | 107/123 | 310/341 | 75 | 149 | 8-Φ22 | AT088D/AT100S |
| 80 | 3 | 46 | 269/315 | 123/141 | 375/412 | 85 | 168.5 | 8-Φ22 | AT100D/AT115S |
| 100 | 4 | 52 | 315/409 | 141/172 | 436/462 | 130 | 200 | 8-Φ22 | AT115D/AT145S |
| 125 | 5 | 56 | 345/438 | 152/187 | 462/513 | 175 | 235 | 8-Φ22 | AT125D/AT160S |
| 150 | 6 | 56 | 409/550 | 172/215 | 543/615 | 190 | 270 | 12-Φ22 | AT145D/AT190S |
| 200 | 8 | 60 | 438/600 | 187/240 | 665/760 | 215 | 330 | 12-Φ25 | AT160D/AT210S |
| 250 | 10 | 68 | 550/633 | 215/262 | 752/858 | 265 | 387.5 | 16-Φ29 | AT190D/AT240S |
| 300 | 12 | 78 | 600/730 | 240/330 | 820/880 | 305 | 451 | 16-Φ32 | AT210D/AT270S |
| 350 | 14 | 78 | 633/730 | 262/330 | 938/940 | 340 | 514.5 | 20-Φ32 | AT240D/AT270S |
| 400 | 16 | 102 | 730/1700 | 330/440 | 970/1055 | 360 | 571.5 | 20-Φ35 | AT270D/AW25S |
| 450 | 18 | 114 | 1180/1700 | 365/440 | 1005/1090 | 400 | 628.5 | 24-Φ35 | AW20/AW25S |
| 500 | 20 | 127 | 1320/1970 | 440/480 | 1145/1185 | 430 | 686 | 24-Φ35 | AW25/AW28S |
| 600 | 24 | 154 | 1430/2700 | 480/560 | 1195/1235 | 490 | 813 | 24-Φ41 | AW28/AW35S |
Примечание: конструкционная длина и размеры присоединительных фланцев серии шаровых кранов могут быть разработаны и изготовлены в соответствии с требованиями пользователей. Примечание: данные XXX/XXX обозначают соответственно двухдействующий/однодействующий тип (с пружинным возвратом) пневматического привода. Примечание: относительные размеры могут изменяться в зависимости от разницы крутящего момента клапана, среды и модели привода. Примечание: приведенная выше конфигурация привода и данные относятся к клапанам с мягким седлом (F, N, P) и клапанам с твердым седлом, либо свяжитесь с нами, если у вас есть дополнительные вопросы.
