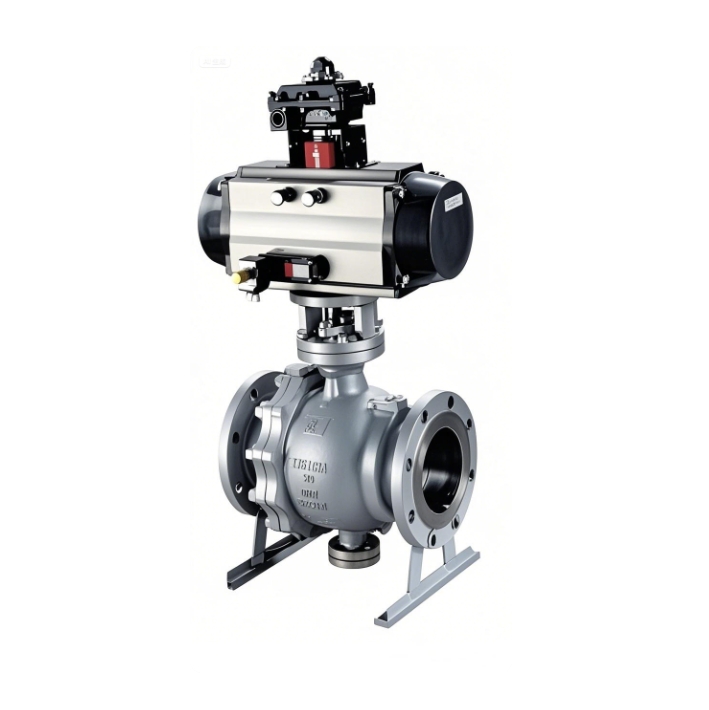

Пневматический шаровой клапан с опорой на триплекс разработан для работы при высоком давлении и обеспечивает надежное и герметичное перекрытие. Прочная конструкция с опорой на триплекс увеличивает стабильность и поддержку шара, снижая крутящий момент при работе и износ. В закрытом положении клапан обеспечивает плотное уплотнение и предотвращает протечки, что делает его идеальным для требовательных промышленных систем. Пневматический привод позволяет автоматизировать и точно управлять клапаном, обеспечивая эффективное управление в критических процессах.
Модель: Q647F (N, P, H, Y)
Проход: DN50–600mm
Давление: 1.6, 2.5, 4.0, 6.4Mpa; 150Lb, 300Lb, 600Lb; 10K, 20K
Конструкция: Фиксированная
Стандарт размеров: GB, American Standard, Japanese Standard
Материал корпуса: Углеродистая сталь (WCB), нержавеющая сталь (CF8, CF8M, CF3, CF3M)
Материал седла: PTFE, PPL, H, Y
Режим работы: двухдействующий/однодейстующий тип (с возвратной пружиной) пневматического привода
Управление: Вкл/выкл, регулирующий тип
Выбор аксессуаров: соленоидный клапан, позиционер, конечный выключатель, блок подготовки воздуха F.R.L., ручной механизм
| Технические нормы | |
|---|---|
| Основание проектирования | Стандарты API, ANSI |
| Стандарт проектирования | API 6D, ANSI B16.34 |
| Размер между торцами | API 6D, ANSI B16.10 |
| Присоединение фланца | API 6D, ANSI B16.10 |
| Размер присоединительного фланца | ANSI B16.5 |
| Испытания и проверка | API 6D, API598 |
Примечание: конструкционная длина и размер присоединительного фланца серии шаровых клапанов могут быть спроектированы и изготовлены в соответствии с требованиями пользователей.

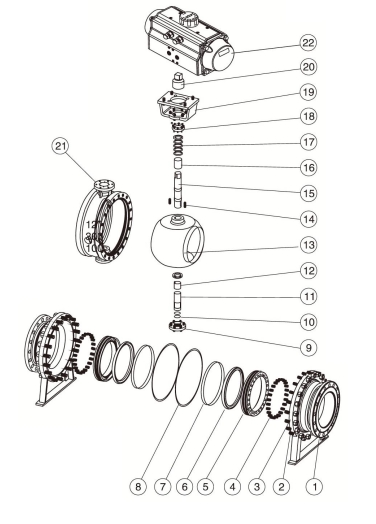

| Форма и материалы основных деталей | ||||
|---|---|---|---|---|
| № | Наименование детали | Материал (C) | Материал (P) | Материал (R) |
| 1 | Корпус | A216-WCB | A351-CF8 | A351-CF8M |
| 2 | Винт | A193-B7 | A276-304 | A276-316 |
| 3 | Гайка | A194-2H | A276-304 | A276-316 |
| 4 | Пружина | YB/T5104 60Si2Mo | YBD(T)11 1Cr18Ni9 | YBD/(T)11 0Cr18Ni12Mo2 |
| 5 | Седло | A182-A105 | A276-304 | A276-316 |
| 6 | Уплотнительное кольцо | PTFE, Nylon, PPL, Hard Alloy | - | - |
| 7 | Кольцо O / Фланцевая прокладка | Резина, Viton | - | - |
| 8 | Прокладка | PTFE, графитовый металлический композит | - | - |
| 9 | Фланец | A216-WCB | A351-CF8 | A351-CF8 |
| 10 | Прокладка | A276-304 | A276-304 | A276-316 |
| 11 | Шток | A276-410 | A276-304 | A276-316 |
| 12 | Втулка | PTFE композитные подшипники | - | - |
| 13 | Шар | A182-F304 | A182-F304 | A182-F316 |
| 14 | Шпонка | AISI C1045 | A276-304 | A276-316 |
| 15 | Шток | A276-410 | A276-304 | A276-316 |
| 16 | Втулка | PTFE композитные подшипники | - | - |
| 17 | Уплотнение | PTFE, гибкий графит | - | - |
| 18 | Сальник | A216-WCB | A276-304 | A276-316 |
| 19 | Комплект соединений | A182-A105 | A276-304 | A276-304 |
| 20 | Рычаг | A216-WCB | A276-304 | A276-304 |
| 21 | Корпус | A216-WCB | A351-CF8 | A351-CF8 |
| 22 | Пневматический привод | Серии AT, AW | - | - |
Примечание: Основные запасные части и материалы уплотнительных колец шаровых клапанов могут быть спроектированы и выбраны в соответствии с реальными рабочими условиями и специальными требованиями пользователей.

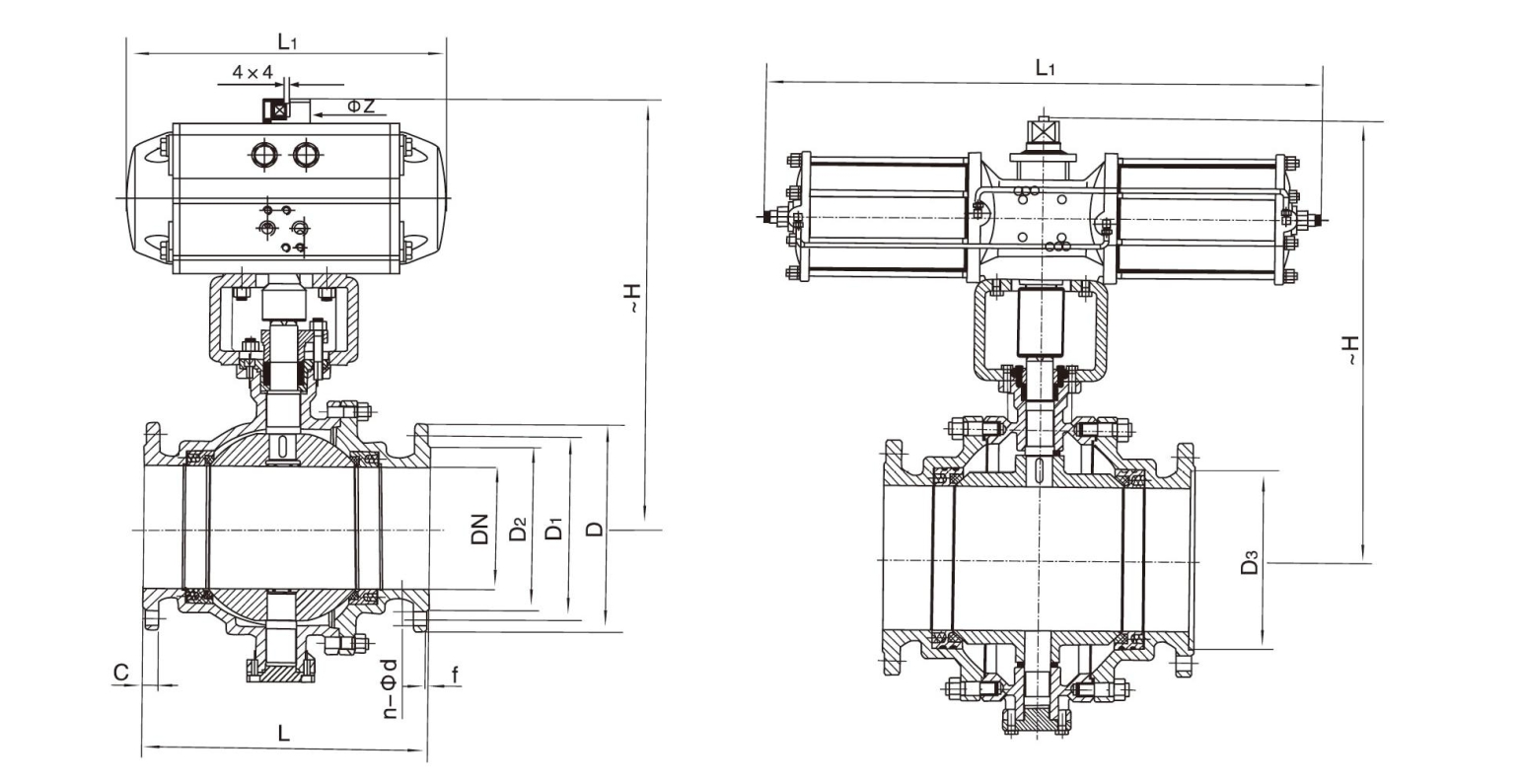

| Q647F(N, P, H, Y) - Основные размеры и размеры соединительного фланца, класс 150 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр | Габаритные размеры | Размер соединительного фланца | Модель привода | |||||||||
| DN | in | L | L1 | ~H | D | D1 | D2 | C | f | n~Φd | ||
| 50 | 2 | 178 | 248/269 | 320/345 | 152 | 120.6 | 92 | 15.8 | 1.6 | 4~Φ19 | AT088D/AT100S | |
| 65 | 2 1/2 | 190 | 248/269 | 365/390 | 178 | 139.7 | 105 | 17.6 | 1.6 | 4~Φ19 | AT088D/AT100S | |
| 80 | 3 | 203 | 269/345 | 403/425 | 190 | 152.4 | 127 | 19.1 | 1.6 | 4~Φ19 | AT100D/AT125S | |
| 100 | 4 | 229 | 345/438 | 475/532 | 229 | 190.5 | 157 | 23.9 | 1.6 | 8~Φ19 | AT125D/AT160S | |
| 125 | 5 | 356 | 409/550 | 539/627 | 254 | 216 | 186 | 23.9 | 1.6 | 8~Φ22 | AT145D/AT190S | |
| 150 | 6 | 394 | 438/600 | 574/652 | 279 | 241.3 | 216 | 25.4 | 1.6 | 8~Φ22 | AT160D/AT210S | |
| 200 | 8 | 457 | 600/633 | 693/728 | 343 | 298.5 | 270 | 28.6 | 1.6 | 8~Φ22 | AT210D/AT240S | |
| 250 | 10 | 533 | 633/730 | 762/792 | 406 | 362 | 324 | 30.2 | 1.6 | 12~Φ25 | AT240D/AT270S | |
| 300 | 12 | 610 | 1180 | 820 | 483 | 432 | 381 | 31.8 | 1.6 | 12~Φ25 | AW20 | |
| 350 | 14 | 686 | 1180 | 923 | 533 | 476 | 413 | 35 | 1.6 | 12~Φ29 | AW20 | |
| 400 | 16 | 762 | 1320 | 1030 | 597 | 539.5 | 470 | 36.6 | 1.6 | 16~Φ29 | AW25 | |
| 500 | 20 | 914 | 1430 | 1140 | 699 | 635 | 584 | 42.9 | 1.6 | 20~Φ32 | AW28 | |
Примечание: конструкционная длина и размеры соединительного фланца серии шаровых клапанов могут быть спроектированы и изготовлены в соответствии с требованиями пользователя. Примечание: данные XXX/XXX обозначают соответственно тип привода пневматического клапана с двойным/одинарным действием (возврат пружиной). Примечание: относительные размеры могут изменяться в зависимости от разницы крутящего момента клапана, среды и модели привода. Примечание: приведённая конфигурация привода и данные относятся к клапанам с мягким седлом (F, N, P) и клапанам с твёрдым седлом, либо свяжитесь с нами, если у вас есть дополнительные вопросы.
| Q647F(N, P, H, Y) - Основные габариты и размеры соединительных фланцев класса 300 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр | Габаритные размеры | Размер соединительного фланца | Модель привода | |||||||||
| DN | in | L | L1 | ~H | D | D1 | D2 | C | f | n~Φd | ||
| 50 | 2 | 216 | 248/345 | 336/373 | 165 | 127 | 92 | 22.3 | 1.6 | 8~Φ19 | AT088D/AT125S | |
| 65 | 2 1/2 | 241 | 269/409 | 395/449 | 190 | 149.2 | 105 | 25.4 | 1.6 | 8~Φ22 | AT100D/AT145S | |
| 80 | 3 | 283 | 315/438 | 435/477 | 210 | 168.3 | 127 | 28.6 | 1.6 | 8~Φ22 | AT115D/AT160S | |
| 100 | 4 | 305 | 409/550 | 504/572 | 254 | 200 | 157 | 31.8 | 1.6 | 8~Φ22 | AT145D/AT190S | |
| 125 | 5 | 356 | 458/600 | 566/634 | 279 | 234.9 | 186 | 35 | 1.6 | 8~Φ26 | AT160D/AT210S | |
| 150 | 6 | 406 | 509/633 | 629/703 | 318 | 269.9 | 216 | 39.7 | 1.6 | 12~Φ26 | AT210D/AT240S | |
| 200 | 8 | 502 | 600/633 | 715/780 | 381 | 330.2 | 270 | 42.9 | 1.6 | 12~Φ29 | AT240D/AT270S | |
| 250 | 10 | 568 | 633/730 | 782/812 | 444 | 387.4 | 324 | 47.8 | 1.6 | 16~Φ32 | AW25 | |
| 300 | 12 | 648 | 1162 | 839 | 521 | 450.8 | 381 | 50.8 | 1.6 | 16~Φ32 | AW28 | |
| 350 | 14 | 762 | 1380 | 984 | 584 | 514.5 | 413 | 54 | 1.6 | 20~Φ32 | AW28 | |
| 400 | 16 | 864 | 1380 | 1084 | 648 | 571.5 | 470 | 57 | 1.6 | 20~Φ35 | AW35 | |
| 500 | 20 | 991 | 1418 | 1178 | 775 | 686 | 584 | 63.5 | 1.6 | 24~Φ35 | AW40 | |
Примечание: конструкционная длина и размеры соединительных фланцев серий шаровых кранов могут быть разработаны и изготовлены в соответствии с требованиями пользователей. Примечание: данные XXX/XXX обозначают соответственно двухдействующий/однодействующий тип (возврат пружиной) пневматического привода. Примечание: относительные размеры могут изменяться в зависимости от разницы крутящего момента клапана, среды и модели привода. Примечание: приведённая выше конфигурация привода и данные применимы для клапанов с мягким седлом (F, N, P) и клапанов с твёрдым седлом, или обратитесь к нам, если у вас есть дополнительные вопросы.
| Q647F(N, P, H, Y) - Основные размеры и размеры соединительных фланцев класса 400 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр | Габаритные размеры | Размер соединительного фланца | Модель привода | |||||||||
| DN | in | L | L1 | ~H | D | D1 | D2 | C | f | n~Φd | ||
| 50 | 2 | 292 | 269/409 | 393/447 | 165 | 127 | 92 | 25.4 | 6.4 | 8~Φ19 | AT100D/AT145S | |
| 65 | 2 1/2 | 330 | 345/438 | 432/474 | 190 | 149.5 | 105 | 28.6 | 6.4 | 8~Φ22 | AT125D/AT160S | |
| 80 | 3 | 356 | 409/550 | 507/573 | 210 | 168.3 | 127 | 31.8 | 6.4 | 8~Φ22 | AT125D/AT145S | |
| 100 | 4 | 406 | 409/550 | 572/640 | 254 | 200 | 157 | 35 | 6.4 | 8~Φ26 | AT145D/AT190S | |
| 125 | 5 | 457 | 438/600 | 644/704 | 279 | 234.9 | 186 | 38.2 | 6.4 | 8~Φ26 | AT160D/AT210S | |
| 150 | 6 | 502 | 600/633 | 721/751 | 318 | 269.9 | 216 | 41.3 | 6.4 | 12~Φ26 | AT190D/AT240S | |
| 200 | 8 | 597 | 633/730 | 787/817 | 381 | 330.2 | 270 | 47.6 | 6.4 | 12~Φ32 | AT240D/AT270S | |
| 250 | 10 | 686 | 1180 | 801 | 444 | 387.3 | 324 | 54 | 6.4 | 16~Φ32 | AW20 | |
| 300 | 12 | 762 | 1180 | 916 | 521 | 450.8 | 381 | 57 | 6.4 | 16~Φ35 | AW25 | |
| 350 | 14 | 902 | 1320 | 973 | 584 | 514.4 | 413 | 60 | 6.4 | 20~Φ35 | AW28 | |
| 400 | 16 | 902 | 1430 | 1040 | 648 | 571.5 | 470 | 63.5 | 6.4 | 20~Φ39 | AW28 | |
| 500 | 20 | 914 | 1430 | 1200 | 775 | 685.8 | 584 | 70 | 6.4 | 24~Φ42 | AW35 | |
Примечание: Длина конструкции и размеры соединительного фланца шаровых клапанов могут разрабатываться и изготавливаться в соответствии с требованиями пользователей. Примечание: данные XXX/XXX обозначают соответственно тип пневматического привода с двойным/одинарным действием (возврат пружиной). Примечание: относительные размеры могут изменяться в зависимости от крутящего момента клапана, среды и модели привода. Примечание: приведённая выше конфигурация привода и данные относятся к клапанам с мягким седлом (F, N, P) и клапанам с твёрдым седлом, либо обращайтесь к нам, если у вас есть дополнительные вопросы.
