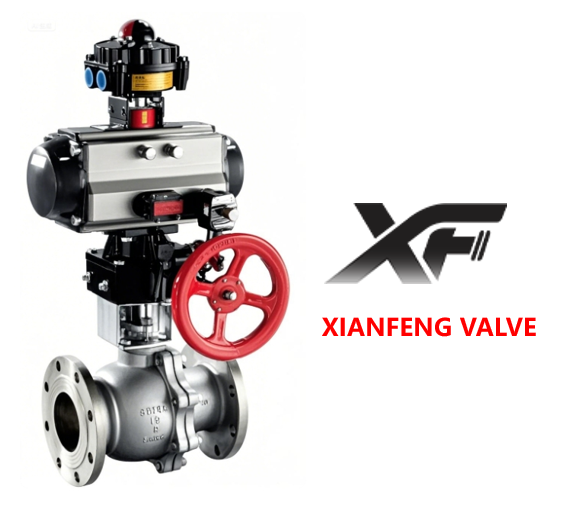

¿Qué es una válvula de bola neumática?

Una válvula de bola neumática es un tipo de válvula que utiliza aire comprimido para operar una bola de acero inoxidable dentro del cuerpo de la válvula, permitiendo o bloqueando el flujo de fluidos como agua, aceite o gas. Esta válvula se usa a menudo en sistemas industriales donde se requieren acciones de apertura y cierre rápidas, fiables y automatizadas.

¿Cómo funciona una válvula de bola neumática?

En el núcleo de una válvula de bola accionada neumáticamente hay una bola de precisión con un orificio en su centro. Cuando es rotada 90 grados por un actuador neumático, el orificio se alinea o bloquea el paso del flujo, permitiendo un flujo completo o un cierre total. La actuación es impulsada por la presión de aire suministrada a través de los actuadores neumáticos.

Existen dos tipos principales de actuación:

• Acción simple (retorno por resorte): utiliza la presión del aire para abrir o cerrar, con un resorte que devuelve a la posición original.
• Acción doble: utiliza presión de aire tanto para abrir como para cerrar la válvula, ofreciendo mayor control y velocidad.

¿Por qué usar válvulas de bola accionadas por aire?

Las válvulas de bola accionadas por aire se usan ampliamente en aplicaciones donde los actuadores eléctricos pueden no ser adecuados debido a ambientes peligrosos o donde ya existen sistemas de aire comprimido. Estas válvulas ofrecen:

• Ciclos de apertura y cierre rápidos y consistentes
• Alta durabilidad y larga vida útil
• Excelente resistencia a la corrosión, especialmente con construcción en acero inoxidable 316
• Compatibilidad con una variedad de medios, incluyendo agua, aceite, productos químicos y gas

Componentes clave de las válvulas de bola operadas neumáticamente

Una válvula de bola operada neumáticamente típicamente consiste en:

• Actuadores neumáticos: convierten la energía del aire comprimido en movimiento mecánico
• Bola de acero inoxidable: asegura un sellado hermético y resistencia al desgaste y la corrosión
• Cuerpo de la válvula: usualmente hecho de acero inoxidable 316 para mayor durabilidad
• Sellos y asientos: proporcionan operación a prueba de fugas
• Puertos: pueden ser de dos vías o multipuerto, según la aplicación

Rendimiento y tasas de flujo

Estas válvulas están diseñadas para manejar eficientemente diversas tasas de flujo y presiones. Debido a su baja caída de presión y diseño de paso completo, permiten un flujo sin obstrucciones. Esto las hace ideales para procesos que requieren alto rendimiento y control preciso.

Aplicaciones de las válvulas de bola accionadas neumáticamente

Las industrias que comúnmente usan válvulas de bola accionadas neumáticamente incluyen:

• Tratamiento y distribución de agua
• Procesamiento de petróleo y gas
• Manejo de productos químicos
• Producción de alimentos y bebidas
• Sistemas HVAC

Estas válvulas son especialmente valoradas por su capacidad de operar rápida y confiablemente en sistemas automatizados, especialmente donde se puede mantener una presión de aire constante.

Resumen del principio de funcionamiento

El principio de funcionamiento de una válvula de bola neumática es sencillo:

1. Se suministra aire comprimido al actuador neumático
2. El actuador rota la bola de acero inoxidable dentro del cuerpo de la válvula
3. Esta rotación alinea el orificio de la bola con la tubería (para permitir el flujo) o lo pone perpendicular (para detener el flujo)
4. Dependiendo de la configuración, la válvula puede ser de acción doble o utilizar un mecanismo de retorno por resorte para operaciones seguras en caso de fallo

Conclusión

Una válvula de bola neumática es una solución robusta, eficiente y confiable para controlar el flujo en sistemas automatizados. Ya sea para agua, aceite o gas, estas válvulas ofrecen control preciso sobre las tasas de flujo, con excelente resistencia a condiciones adversas. Con válvulas de bola operadas neumáticamente hechas de acero inoxidable 316, las industrias pueden lograr un control de proceso más seguro y eficiente utilizando la potencia del aire comprimido.
