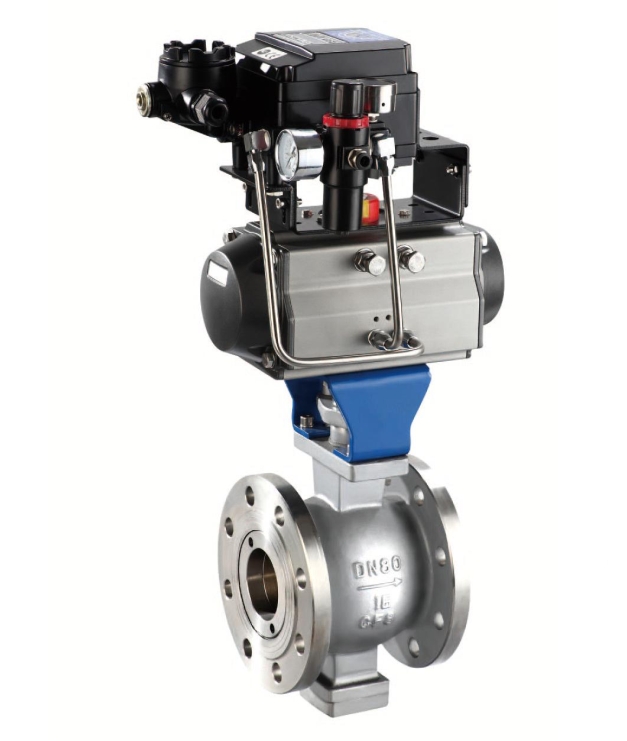

صمام كروي بفتحة على شكل V يعمل بالهواء المضغوط، مصمم خصيصًا للتطبيقات التي تتطلب تنظيم تدفق دقيق وموثوق. تتميز هذه الصمامات بفتحة كروية على شكل V فريدة، مما يتيح تحكمًا دقيقًا في التدفق وأداء جيد في التخفيض التدريجي للتدفق. مصنوع من الفولاذ المقاوم للصدأ عالي الجودة، يضمن الصمام متانة ومقاومة للتآكل. تصميم صمامات الكرة بفتحة V يحسن خصائص التدفق مع الحفاظ على قدرة إغلاق محكم. تم تصميم هذه الصمامات لتوفير تحكم دقيق في العمليات الصناعية المتطلبة، مما يجعلها خيارًا مثاليًا للأنظمة الآلية التي تحتاج إلى كفاءة ودقة.
النموذج: VQ670F(P,H,V)
القطر الداخلي: DN25–500MM
الضغط: 150Lb، 300Lb، 600Lb
الهيكل: كرة بفتحة V ثابتة
معيار الأبعاد: GB، المعيار الأمريكي، المعيار الياباني
مواد الجسم: فولاذ كربوني (WCB)، فولاذ مقاوم للصدأ (CF8، CF8M، CF3، CF3M)
مواد المقعد: PTFE، PPL، H، Y
طريقة العمل: نوع مزدوج الفعل / أحادي الفعل (عودة زنبركية) للمشغل الهوائي
التحكم: نوع تشغيل/إيقاف، نوع تعديل
اختيار الملحقات: صمام لولبي، محدد موضع، مفتاح حد، وحدة تركيبة F.R.L، جهاز يدوي
| المعايير الفنية | ||
|---|---|---|
| أساس التصميم | معيار GB | معيار ANSI |
| معيار التصميم | GB/12237 | ANSI B16.34 |
| حجم شفة التوصيل | GB/9113، JB/T79 | ANSI B16.5 |
| الاختبار والتفتيش | JB/T9092 | API 598 |

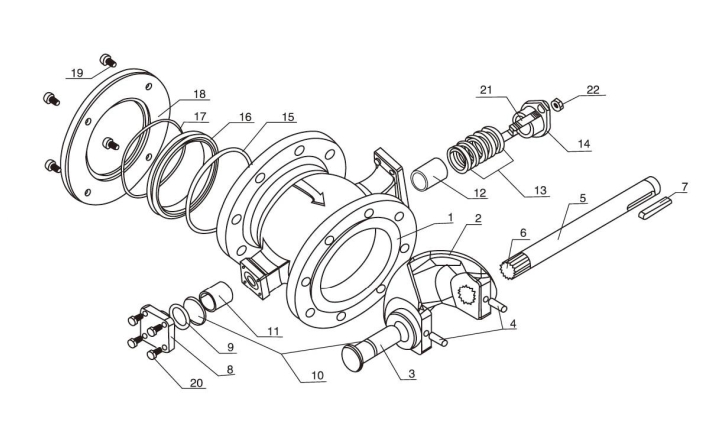

| الرقم التسلسلي | الاسم | الكمية (قطع) | المادة |
|---|---|---|---|
| 1 | الجسم | 1 | WCB, CF8, CF8M, CF3, CF3M |
| 2 | البكرة | 1 | CF8, CF8M - طلاء كروم صلب أو رش فائق الصوت |
| 3 | بعد البخار | 1 | 17 - 4PH, SS316 |
| 4 | دبوس أسطواني | 2 | SS304, SS316 |
| 5 | قبل البخار | 1 | 17 - 4PH, SS316 |
| 6 | المدخل المسنن | 1 | 17 - 4PH |
| 7 | مفتاح مسطح | 1 | Ss304, 45# |
| 8 | بعد الغدة | 1 | CF8, CF8M |
| 9 | حلقة "O" | 1 | فلورورابر فيتون |
| 10 | لوح التعديل | 1 لكل قطعة | PTFE |
| 11 | محامل ذات تزليق ذاتي | 1 | مادة مركبة |
| 12 | محامل ذات تزليق ذاتي | 1 | مادة مركبة |
| 13 | التعبئة | 1 مجموعة | PTFE |
| 14 | الغدة | 1 | CF8 |
| 15 | حلقة "O" | 1 | فلورورابر فيتون |
| 16 | كتلة الختم | 1 | PTFE, SS304, SS316 - طلاء كروم صلب أو رش فائق الصوت |
| 17 | زنبرك كتلة الختم | 1 | SS316 |
| 18 | غطاء الختم | 1 | Q235, SS304, SS316 |
| 19 | برغي سداسي داخلي | 1 | SS304 |
| 20 | برغي سداسي | 4 | SS304 |
| 21 | برغي ذو رأس مزدوج | 2 | SS304 |
| 22 | صامولة سداسية | 2 | SS304 |
| الرقم التسلسلي | الاسم | مدى درجة الحرارة |
|---|---|---|
| 1 | غطاء الختم | -20 - 160°C -20 - 230°C |
| 2 | الزنبرك | -20 - 160°C -20 - 230°C |
| 3 | حلقة "O" | -20 - 160°C -20 - 230°C |
| 4 | الجسم | -20 - 160°C -20 - 230°C |
| 5 | كتلة الختم | -20 - 160°C -20 - 230°C |
| 6 | البكرة | -20 - 160°C -20 - 230°C |

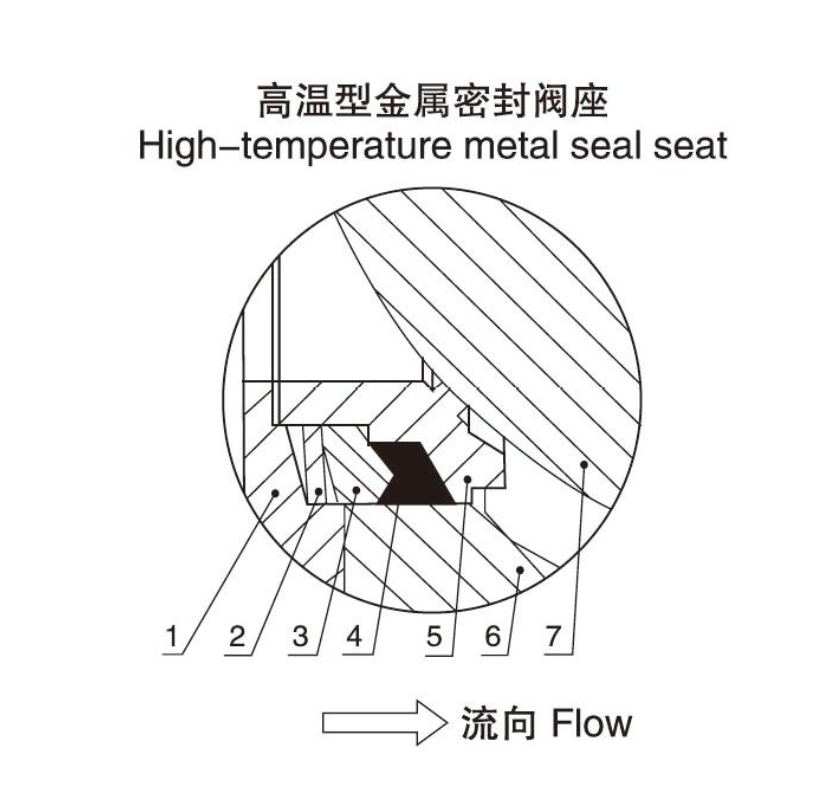

صمام كروي من النوع V ذو شفة هوائي: OVVQ640F(P، H، Y)-PN16، 25، Class150
| الرقم التسلسلي | الاسم | مدى درجة الحرارة |
|---|---|---|
| 1 | غطاء الختم | -20 - 425°C |
| 2 | زنبرك الفراشة | -20 - 425°C |
| 3 | لوح الضغط | -20 - 425°C |
| 4 | حلقة الجرافيت | -20 - 425°C |
| 5 | المقعد | -20 - 425°C |
| 6 | الجسم | -20 - 425°C |
| 7 | البكرة | -20 - 425°C |

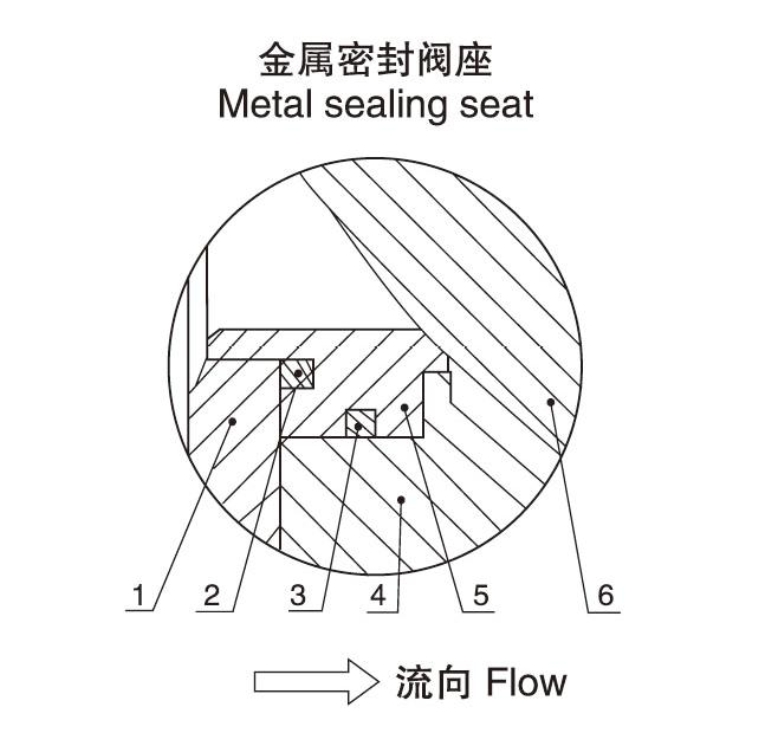

صمام كروي من النوع V ذو شفة هوائي: OVVQ640F(P، H، Y)-PN16، 25، Class150
| الرقم التسلسلي | الاسم | مدى درجة الحرارة |
|---|---|---|
| 1 | غطاء الختم | -20 - 160°C |
| 2 | زنبرك | -20 - 160°C |
| 3 | حلقة "O" | -20 - 160°C |
| 4 | الجسم | -20 - 160°C |
| 5 | كتلة الختم | -20 - 160°C |
| 6 | حلقة الختم (PTFE) | -20 - 160°C |
| 7 | البكرة | -20 - 160°C |

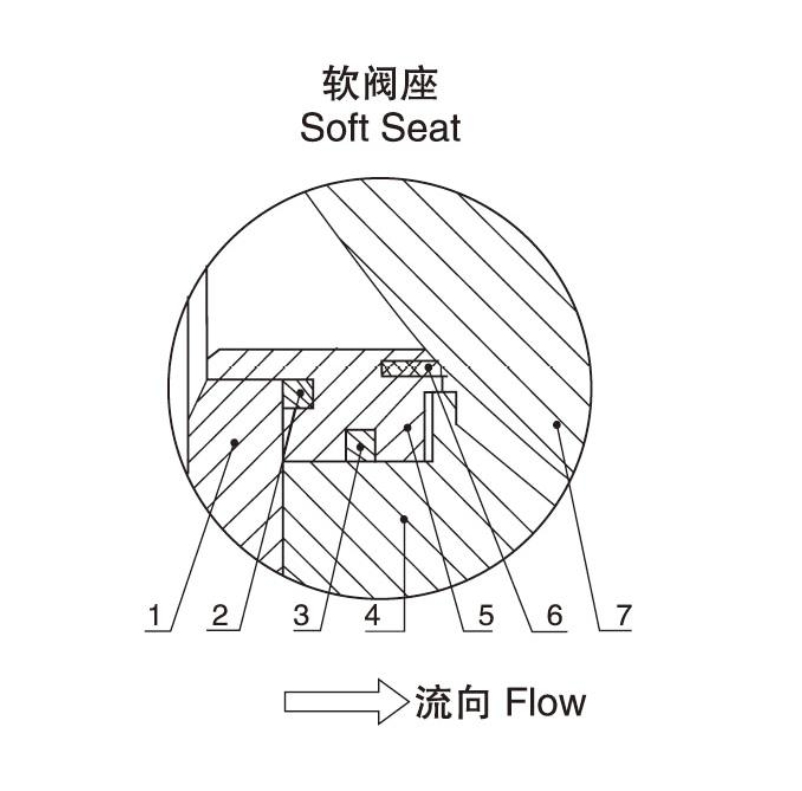

صمام كروي نوع V ذو شفة هوائي: OVVQ640F(P، H، Y)-PN16، 25، Class150

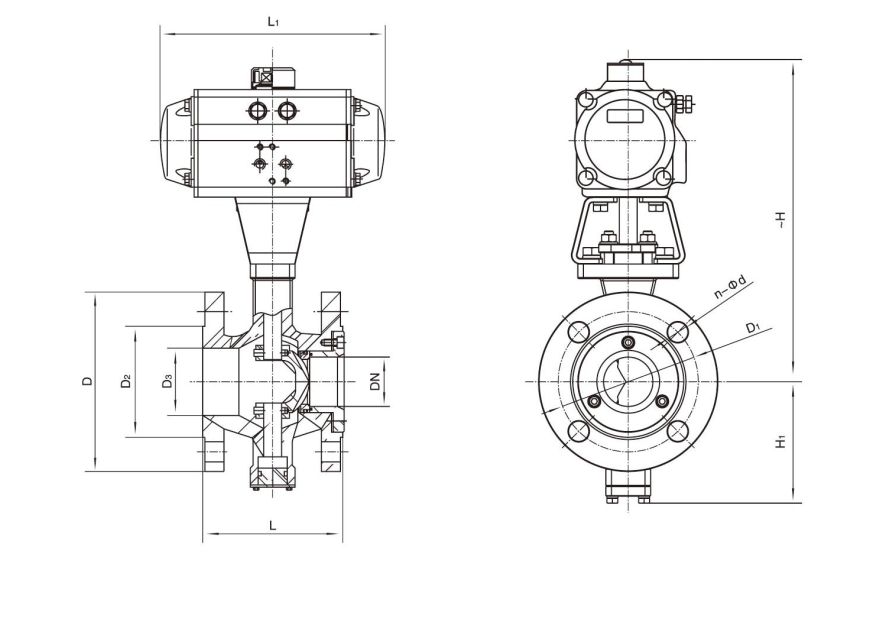

| VQ670F (P, H, Y) – الفئة 150 المخطط الرئيسي وحجم الشفة المتصلة | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN (mm) | DN (inch) | L | L₁ | ~H | H₁ | D | D₁ | نموذج المشغل | ||||
| 25 | 1 | 62 | 159/248 | 260/290 | 87 | 68 | 38 | AT063D/AT088S | ||||
| 32 | 1 1/4 | 62 | 159/248 | 267/297 | 87 | 78 | 42 | AT063D/AT088S | ||||
| 40 | 1 1/2 | 62 | 211/248 | 292/312 | 87 | 85 | 50 | AT075D/AT088S | ||||
| 50 | 2 | 75 | 248/269 | 292/312 | 97 | 100 | 60 | AT088D/AT100S | ||||
| 65 | 2 1/2 | 102 | 248/315 | 332/340 | 112 | 120 | 70 | AT088D/AT115S | ||||
| 80 | 3 | 102 | 315/345 | 359/381 | 112 | 130 | 80 | AT100D/AT115S | ||||
| 100 | 4 | 115 | 345/409 | 359/381 | 112 | 158 | 110 | AT125D/AT145S | ||||
| 125 | 5 | 129 | 409/438 | 410/416 | 142 | 180 | 135 | AT145D/AT160S | ||||
| 150 | 6 | 160 | 438/550 | 461/486 | 165 | 216 | 165 | AT160D/AT190S | ||||
| 200 | 8 | 200 | 550/600 | 509/553 | 195 | 268 | 210 | AT190D/AT210S | ||||
| 250 | 10 | 240 | 633/730 | 572/628 | 237 | 325 | 260 | AT240D/AT270S | ||||
ملاحظة: يمكن تصميم وتصنيع طول الهيكل وحجم فلانجة التوصيل لسلسلة صمامات الكرة حسب متطلبات المستخدمين.ملاحظة: تمثل البيانات XXX/XXX على التوالي النوع ذو الفعل المزدوج / النوع ذو الفعل الأحادي (إعادة ضبط الربيع) للمشغل الهوائي.ملاحظة: الأحجام النسبية عرضة للتغيير اعتمادًا على فرق عزم الصمام والوسط ونموذج المشغل.ملاحظة: التكوين والبيانات السابقة للمشغل كلها تستخدم صمامات ذات مقاعد ناعمة (F، N، P) وصمامات ذات مقاعد صلبة، أو يرجى استشارتنا إذا كان لديك المزيد من الأسئلة.
