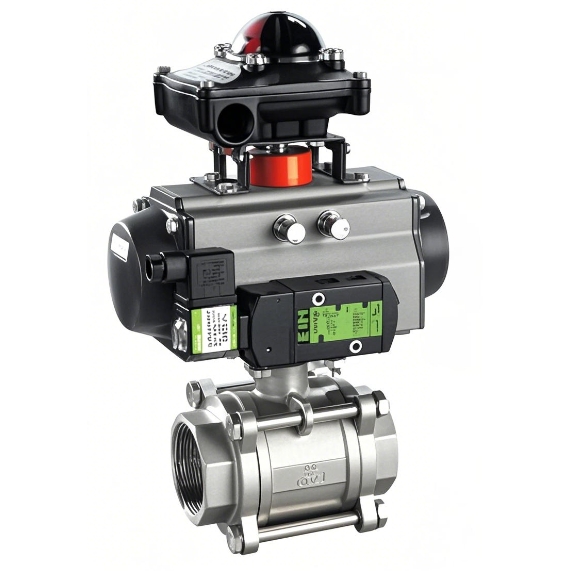

Пневматический трехсекционный шаровой клапан — высокопроизводительный клапан, предназначенный для эффективного управления потоком в широком диапазоне температур. Полнопроходная конструкция обеспечивает минимальные потери давления и свободный поток. Изготовленный из прочной нержавеющей стали, клапан обладает высокой коррозионной стойкостью и долговечностью. В составе семейства пневматических шаровых клапанов он использует двухдействующий пневматический привод для точной и надежной работы. Конфигурация трехсекционного клапана обеспечивает простое обслуживание и сборку, делая его подходящим для различных промышленных применений, требующих высокой температурной устойчивости и надежной работы.
Модель: Q6(6, 8, 2) 1F (N, P, H, Y)
Проход: DN10–100mm
Давление: 1.6–6.4MPa
Материал корпуса: Углеродистая сталь (WCB), нержавеющая сталь (CF8, CF8M, CF3, CF3M)
Материал седла: PTFE, PPL, Закаленный сплав (серии H/Y)
Привод: Двухдействующий / Однодейстующий (с возвратной пружиной) пневматический привод
Тип управления: Вкл/выкл (Switch) / Регулирующий (Adjust)
Комплектация: Соленоидный клапан, позиционер, конечный выключатель, блок подготовки воздуха F.R.L., ручное управление
| Основы проектирования | Стандарт GB | Стандарт ANSI |
|---|---|---|
| Стандарт проектирования | GB/T 12237 | ANSI B16.34 |
| Испытания и проверка | JB/T 9092 | API 598 |
Примечание: Структурная длина и размер соединительного фланца шаровыхклапанов серии могут быть разработаны и изготовлены в соответствии с требованиями пользователей.

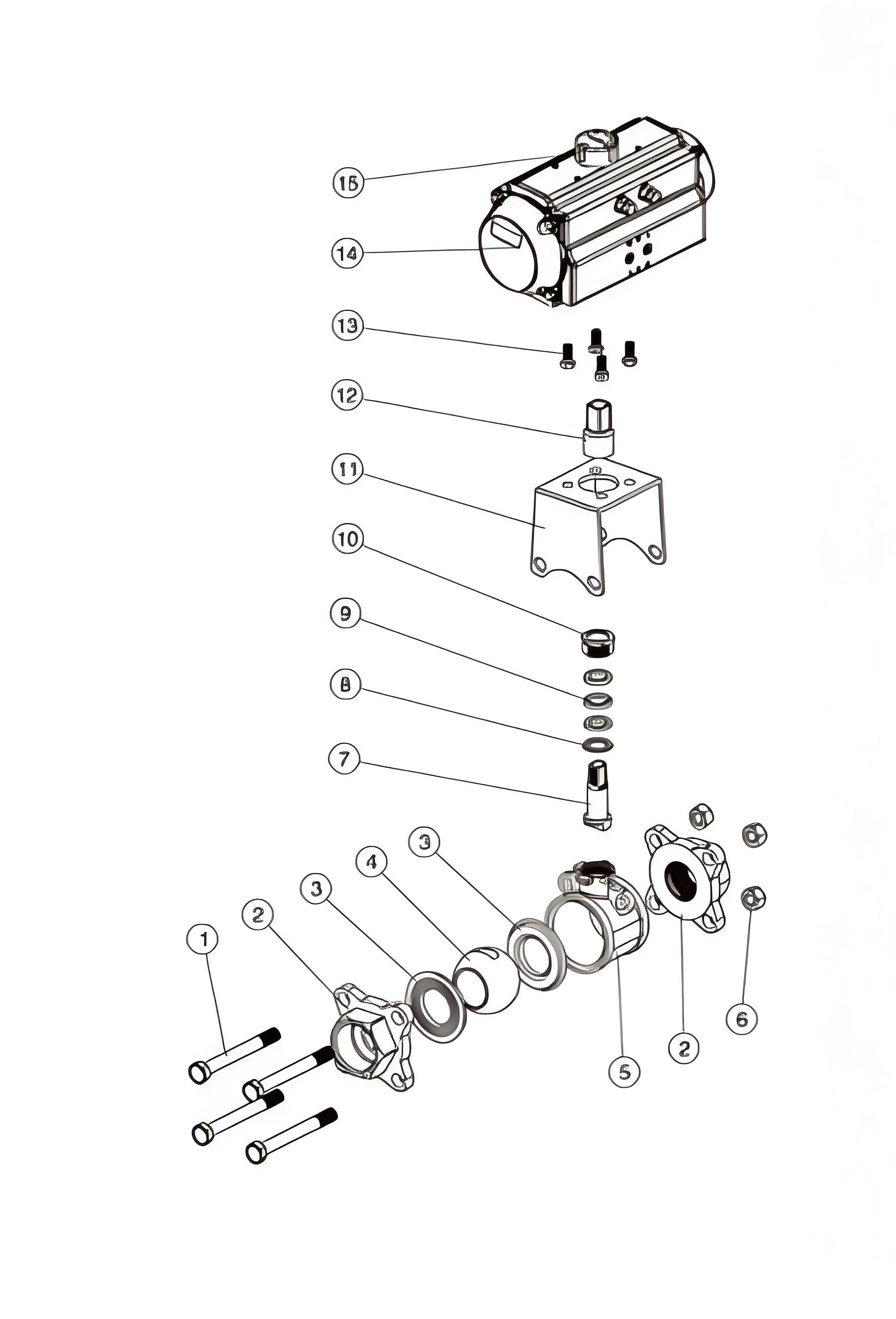

| № | Название детали | Материал |
|---|---|---|
| 1 | Шпилька (винт) | Нержавеющая сталь 304 |
| 2 | Соединитель | Нержавеющая сталь CF8/CF8M/CF3/CF3M |
| 3 | Седло клапана | PTFE, Nylon, PPL, твердый сплав (HYP) |
| 4 | Шар | SS304/304L/316/316L |
| 5 | Корпус клапана | CF8/CF8M/CF3/CF3M (эквиваленты AISI 304/316) |
| 6 | Гайка | SS304 |
| 7 | Шток | SS304/304L/316/316L |
| 8 | Прокладка | SS304/316 |
| 9 | Уплотнение | SS304/316 |
| 10 | Уплотнительное кольцо | SS304/316 |
| 11 | Соединительная серьга | CF8 (эквивалент AISI 304) |
| 12 | Соединительный комплект | SS304 |
| 13 | Болт (винт) | SS304 |
| 14 | Пневматический привод | Серия AT |
| 15 | Индикатор положения | Пластик |
Примечание: Основные компоненты и уплотнительные кольца шаровых клапановсерии могут быть разработаны и выбраны в соответствии с реальными условиями эксплуатации или специальнымитребованиями пользователя.
