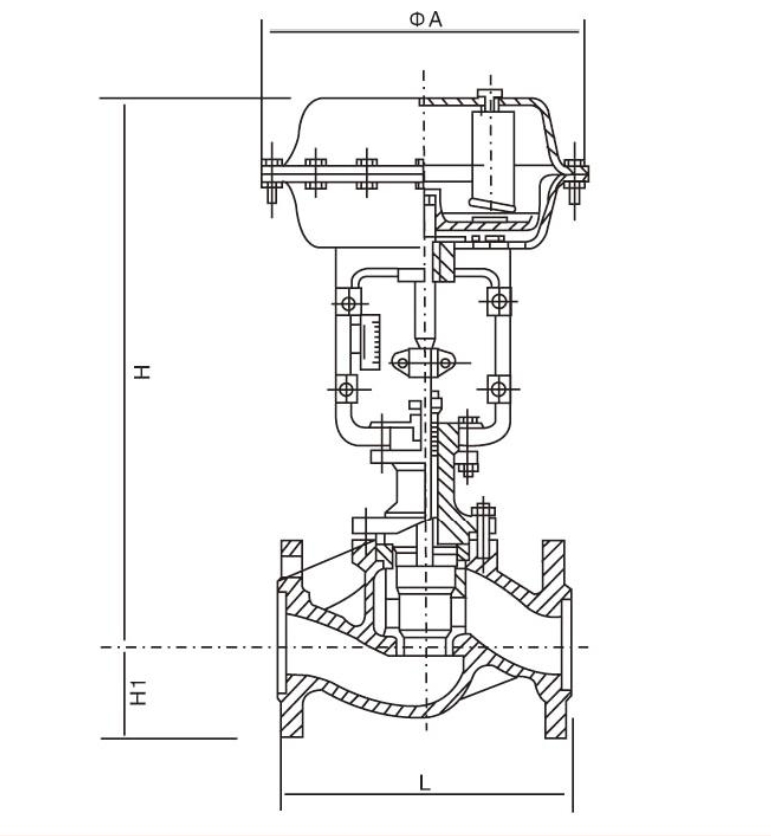

صمام تحكم هوائي من نوع القفص ZJHM هو صمام تحكم عالي الأداء مصمم لتنظيم تدفق دقيق في التطبيقات الصناعية الصعبة. هذا الصمام من نوع الكرة الكروية المباشر يحتوي على غلاف موجه متوازن ومزود ببنية بكرة متوازنة للضغط، مما يسمح بفروق ضغط كبيرة، ضوضاء منخفضة، وتشغيل مستقر وموثوق. يستخدم المشغل الحاجز غشاءً مطاطيًا عالي القوة مع ترتيب متساوي متعدد النوابض، ويقدم هيكلًا صغيرًا مع قوة إخراج كبيرة.
متوفر بمواصفات مختلفة لصمامات التحكم، يمكن تخصيص نوع البكرة، حجم المنفذ، والحجم الاسمي (مثل NPS 3/4) لتلبية متطلبات النظام المختلفة. يدعم معايير الضغط الاسمي وفلانشات الاتصال مثل PN16، 100، فئة 150lb، و600lb. يصنع جسم الصمام من مواد متينة مثل WCB، LCB، CF8، CF3، CF8M، وCF3M، مما يجعله مناسبًا لمجموعة واسعة من الوسائط وظروف العمليات. يجمع صمام ZJHM بين التصميم المتقدم والموثوقية المثبتة، مما يجعله حلاً مميزًا في أنظمة التحكم الحديثة بالتدفق.
| القطر الاسمي DN/mm | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| قطر المقعد mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
| التدفق المقدر | خطي | 11 | 17.6 | 27.6 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | ||
| معاملات/KV | نسبة مئوية | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
| PN/MPa | 0.6,1.6,4.0,6.4 | ||||||||||||
| السفر mm | 16 | 25 | 40 | 60 | |||||||||
| خصائص التدفق | مستقيم، بنسبة مئوية | ||||||||||||
| درجة حرارة الوسط | -15-200، -40~250 (درجة حرارة عادية) -40-450 (درجة حرارة وسط مرتفعة) | ||||||||||||
| حجم الحافة | حجم حافة من الحديد المصبوب حسب Jb78، حجم حافة من الصلب المصبوب حسب Jb79 | ||||||||||||
| نوع الحافة | نمط سطح حشية الحافة حسب JB77، حافة الحديد المصبوب مسطحة، وحافة الصلب المصبوب مقعرة | ||||||||||||
| جسم الصمام | PN | 1.6,1.6 | Ht200 | ||||||||||
| المادة | (Mpa) | 4.0,6.4 | WCB، ZG1Cr18Ni12M02Ti | ||||||||||
| مادة المغزل | 1Cr18Ni9OCR18Ni12Mo2Ti12Mo2T | ||||||||||||
| نوع غطاء الصمام | Pu (درجة حرارة عادية)، نوع قطعة ساخنة (درجة حرارة وسط مرتفعة) | ||||||||||||
| نسبة التعديل | 50:1 | ||||||||||||
ملاحظة للمستخدمين: منتجات الحواف ANSI, JPI, JIS، يتم تحديد طول الهيكل حسب حاجات المستخدم.
| النموذج | ZH_A^B^-22 | ZH_B^A^-23 | ZH_B^A^-34 | ZH_B^A^-45 |
|---|---|---|---|---|
| المساحة الفعالة (سم²) | 350 | 350 | 560 | 900 |
| الرحلة (مم) | 16 | 25 | 40 | 60 |
| نطاق الزنبرك (كيلوباسكال) | 20~100 (قياسي)؛ 40~200؛ 80~240؛ 20~60؛ 60~100 | |||
